エアガン命中精度向上3 @ホップについて考えてみる。。


VSR-10 で 『40mタバコの箱着弾』 を目指すにあたり、やっぱり何かと必要になりそうなので "弾速計" 買いました。。。
・・・タイホされても困るしね。。。 (;T▽T)ノ○ノ○

※なを、このエントリは 『その1』 『その2』 からの続きです。。



まず何より、今まで VSR で "27m"・"40m" でタバコの箱狙いやってちょっと思ったのデスが、、、そもそも VSR ってホップ弱いんすかね(??;

VSR のBB弾の飛ばなさぶりは YouTubeのコチラの方の動画 の通りで (最後に VSR の弾道もあります)、VSR 使ってて 0.25g で50mまで伸びる弾なんて今まで見たコトがありません。

"命中精度" と "飛距離" は基本的には別の問題だとは思うのデスが、でも40mとなってくるとホップ最弱では30度くらい仰角付けないと届かなくなるので、命中精度云々以前の問題としてやはりそれなりに飛距離が出ないコトには話になりません。

で、屋外の場合は当然風が吹いている場合の方が多くなるのですが、40mとなると微風でも無視できない影響が出てきます。
つまりココで問題となるのは、では 『スピンの効いていない高い球』 と 『スピンの効いた低い球』 ではどちらの方が風の影響を受け難いか (安定感が高いか)、、、と、いうコトのような気がします。

これをゴルフに例えると、超一流レベルの技と力を持ったプレイヤーが、200ヤードくらいの距離で、5Iで思い切り低く抑えて打った球と、ドライバーで加減して高めに打った球ではどちらの方が風の影響を受け難いか、、という問題に近いような気がするのデスが、実はゴルフの場合であれば、ただ単に 『200ヤード地点の的を射抜く (200Yで球を止める必要がない)』 という条件だったら、間違いなく 『高くてもスピンの効いていない球』 の方が安定します。
まだ追い風気味の場合は影響の度合いは低いのですが、風が向かい寄りになってくるほど影響の差が大きくなってきます。

この点についてはたぶんエアガンでも同じような気がするので、それだったら最初からホップ最弱 (できるコトなら APS ようにノンホップ) で撃てばイイだけの話なのですが、先述の通り 『規制パワーの中ではホップ掛けないと弾が届かない』 から問題なのですね。。。(T▽T;

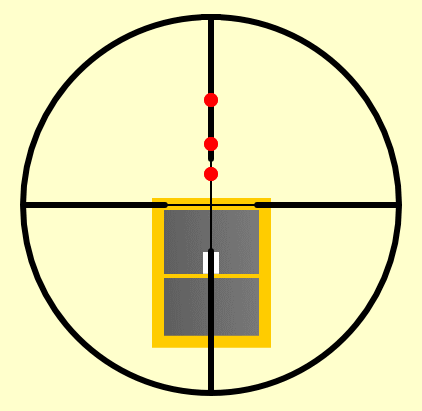

で、実は僕、27m(0.28g ホップ最弱) の時も 40m(0.25g ホップ最強)の時 も、だいたい下図のような狙いで撃ってるのですが、

この時、27mの場合で下2つ分、40mの場合で上2つ分くらいの感じで、図内 "" 印の範囲でBB弾の最高点が散らばります (実際にはモチロン左右の散らばりもあります)。

で、僕自身は弾の飛距離を計ってみたコトがないのであくまでも想像なのですが、これまで撃ってきた印象から推測するとだいたい以下のような感じになりそうな気がします。
コレら、いずれの場合も弾の威力 (≒初速) 自体は法規で決められていますので 『勢いそのものが減衰していく度合い』 はどの場合でも大差ないと思うのですが、もし仮に、この "40m" という距離が、『ある程度弾の勢いが維持されている方が、結果として命中精度が高まる "と言える距離"』 だとすれば、赤線のように低く伸びる弾道の方が結果として命中精度が高まる可能性もありうるような気もしてきます。
先述のように、恐らく風の影響的な部分ではスピンが効いていない弾の方が有利だとは思うのですが、どちらにしても弾の勢いが減衰する40mの距離なら多かれ少なかれ影響は受けるでしょうし、"影響" という意味だったら 『弱ホップの 0.25g』 より 『強ホップの 0.29g』 の方が安定する可能性もあります。

そこで一度、0.29g の重量弾でも低く伸びていくくらい強めのホップを掛けて試してみよう・・・という気になるのですが、トコロが VSR ではホップ最強に設定しても 0.28g はおろか 0.25g でも伸びのある弾道にはなりません。。

かなり回りくどくなりましたが、つまり今回は、VSR で重量弾を使用して、上の赤線のような弾道を実現させるにはどーすれば良いか?? について考えてみた次第です☆

もっとも "考える" と言ってもホップの掛かりを強くする以外にあり得ないような気がするのですが、実はコレに関しては既に1つ答えが出ていて、以前登場していた "2本レール" を使えば、
このレール (アルミテープ) の厚み分だけ相対的にホップが強く掛かるコトが分かっています。

で、一応念の為、このバレルを組み入れた状態で初速を計ってみたのデスが、、、
モノの見事に規制値をオーバーしておられました。。。(T▽T;ナゼ??

ちなみにコレ、パワーソースは 『ライラクスのテフロンシリンダー、ハイプレッシャーピストン、90スプリング』 で組んでいます。 で、このシリンダで、初速の上がりやすい内径細めの PDI 05 バレル (&甘口なまこ) を組み合わせた状態でも、0.25g 弾では 83m/s 前後しか出ないのです。
それなのにノーマルアルミバレルの太い内径で規制値をオーバー。。。
コレはもしかするとライラクスのエアシールチャンバーパッキンの効果なのか、、、あるいはパッキンの押さえが絶妙のバランスで効いて結果的に流速チューンのような原理が働いているのか。。。
詳しい原因については分からないのですが、いずれにしてもクリック次第で規制値を超えてしまうようでは論外です。
もちろんこの組み合わせでも、ピストンのバネをカットすれば規制内に調整することは出来ると思うのですが、精度の良いレール加工が出来ていない現時点ではとりあえずこの方法は控えておいた方が良さそうです。。

で、そうなると、ホップの効果を高める他の方法を考える以外にナイのですが、、、実はココで、この "ホップ" というモノについてちょっと気になっていたコトがあります。
先ほどの
この図にもありました弾の高さ (最高点) のバラつきもそうなのですが、実際に撃っていると、ホップの効き方というか弾の伸び方というか、撃ち出してから的に届くまでの "弾道そのもの" に、1発毎に結構なバラつきが出ます。

もちろんこのバラつきは風などによる影響もあるとは思うのですが、それ以前の部分として、何となくBB弾にホップを掛ける時点で1発毎のスピン量に誤差が出ているような気がします。。
この時点で出る "誤差" は、例えばBB弾の微妙な直径差が原因となって出る場合もあるでしょうし、またチャンバーにセットされた時点のBB弾の "微妙な前後の位置のズレ" によっても違いが出てくるような気がします。

そこで考えてみたのですが、例えばパッキンゴム自体の性質について、柔らかい材質と硬い材質ではどちらの方が "結果的に誤差が少なくなる" のでしょう(??;
『ホップの掛かり方』 というのはつまるトコロ 『BB弾に対するパッキンの摩擦の掛かり方』 で決まるような気がするのですが、この時、『硬めの材質のパッキンで弱めに押さえる場合』 と 『柔らかめの材質のパッキンで強めに押さえる場合』 で、それぞれ "結果として同じ摩擦を掛けられる部分" というのが存在するような気がするのですが、つまりその状態でBB弾の直径そのものに誤差があった場合、どちらの方が影響が大きく出てしまうのか?? ・・・ と、いう問題です。
図にすると以下のような感じになると思うのですが、
この場合、極端な例を言えば、もしBB弾の直径に、"硬い材質のパッキンで押さえていた高さ" 以上の誤差があった場合、硬いパッキンの方はその時点で 効果がゼロ になります。
それに対して柔らかいパッキンの方は、強く押さえていた=大きく凹んでいた分だけ弾力的な "伸びしろ" が残っているハズなのでその分だけBB弾への引っかかりが残るコトになるハズです。
逆にBB弾の直径が "同じだけ大きかった場合" も同様で、同じ "幅分" だけ接触面 (押さえ) が大きくなったとすれば、硬いパッキンほどその摩擦効果の変化も大きくなるハズです。

つまり、BB弾に対して同じホップ効果 (摩擦) を掛ける目的の場合、『硬いゴムで弱めに押さえる状態』 より 『柔らかいゴムで強めに押さえる状態』 方が、BB弾の直径に誤差があった場合の影響の度合いは小さい、と言えると思います。
つまりホップ前提の射程距離を主体とする場合、柔らかめのホップパッキンで強めに押さえる設定にする方が、ホップの掛かり方 (=着弾精度) は間違いなく安定するハズです。。。タブン。。。

でわ VSR で、その 『柔らかめのパッキンで強めに押さえる状態』 を実現するにはどーすればイイか?? という方法なのですが、、、

●1 : まず市販されている最も柔らかいパッキンを使用する前提で、
●2 : インナーバレルの "パッキン窓" 部分を削って、
●3 : その上でホップレバーの "高さ" を高める

・・・と、この3つの部分の調整が必要になってくると思う。。。 のですが、この内 "●2" に関しては失敗すると取り返しがつかないので、とりあえず僕の手持ちの材料の中で "●1" と "●3" の部分だけで試してみます。。。(^^;←弱腰

最近のロットの VSR は、ホップレバーが全て2点押さえの "Gスペックタイプ" になっているようなのデスが、
敢えてこの間を埋めてパッキンの押さえを強める方向で調整してみようと思います☆
例によって超高精度日曜大工の加工で、
つまようじを切ってちょうど間に収まるように整えます。
でもってその上から、
アルミテープを貼って完成☆ ( ̄▽ ̄A;はやっ!
微々たるモノですが、コレで中央付近の押さえと、アルミテープの厚み (たぶん 0.03~0.04mmくらい?) 分だけ、同じクリック位置でもホップの掛かり方が強まるハズです。
で、僕の手持ちパッキンの中では "甘口なまこ" が最も素材的に柔らかそうな感じなので、バレル内の2本レールが待機中の現在、『上2点下1点』 の逆三角形型保持の意味でもちょうど都合が良いような気がします。

で、この設定で実際に 0.29g のグランドマスター弾を撃ってみたのデスが、、、

狙い通り、ホップの効いた伸びのある弾道になりました( ̄▽ ̄)ノ♪ 初めて見る弾道☆

ちなみに 0.25g での初速も、
規制内でイイ感じのトコロで収まっています♪

スミス&ウエッソン ミリタリー&タクティカルギア




電波式ソーラー腕時計セレクション☆GPS & 地上波・特徴と選び方
▽VAR-10 精度upカスタムグッズ☆
VSR-10用カスタムチャンバーパッキン
VSR-10用カスタムバレル
その他インナーバレル
カスタムシリンダー
ハイプレッシャーピストン

▽VAR-10 エアライフル&スコープ☆
VSR-10☆エアライフル
ライフルスコープ☆エアガン

by land_walker | 2012-04-22 00:40 | ◎VSR10精度up&エアガン | Trackback | Comments(14)

トラックバックURL : http://canowalk.exblog.jp/tb/15757683
トラックバックする(会員専用) [ヘルプ]
Commented by 塔城小猫 at 2015-04-08 00:07 x
ホップレバーの日常大工加工は、かなりいい結果がでました。
PDI08+ボア+90スプリングかさ上げ
PDIのパーツは、一部しか使い物にならないのが実感できましたけど(T▽T)アハハ!あとPDIの一部はお座敷シューター向けかも
チャンバーなんか初速オーバーなんかしたら現地で調整なんてほぼ絶望的ノーマルの可変HOPが安定と調整しやすいですね
Commented by 塔城小猫 at 2015-04-08 23:40 x
PDI05は、初速が基本上がりやすいです。
中距離の射撃精度目的のバレルだったと思います。
赤い線の軌道で最後HOPがかかりそこから先どこまで伸びたかわからなくなりました。
HOPバー加工にて
PDI08バレル
Commented by land_walker at 2015-04-10 20:25
■塔城小猫さん
こんにちは、コメントありがとうございます☆
ホップレバー加工、イイ結果が出たようでヨカッタですね☆
仰るように、バレル内径とか主要射程レンジとのバランスで安定する組み合わせを探すのが結構大変で、そしてそれが楽しいですよね^^
Commented by 塔城小猫 at 2015-07-02 00:52 x
VSR-10Gスペック
(PDI08の430mm面HOP加工準備完了)       未テストVSR-10GスペックOD入手後
バレルは6.23オルガバレル430mm
虫ゴム電気なまず「辛口」のオルガにある平行ピン付
ゴムパッキンPDI面HOP加工
PSS10 エアシールチャンバー加工
PDIバレルスペーサー(8.55mmインナー用)
PDIサイレンサーアタッチメント2種類あるので好みで
VSR-10ν-トリガー2+エンド
シリンダーはボアか普通でVCかHDお好みで
自分はボアVCでスプリング90
VSR-10スラストリングも買うのお勧め調整用に仕様可
オルガにすると径の問題で初速が落ちる為
アルミパイプを買ってスペーサーお勧めパイプカッター忘れずにいくつかサイズ作って置くと便利です。
BB弾ギャロップ0.28か0.3g仕様
0.28で0HOP40~45m近距離~中距離
5メモリ45~55m中距離~遠距離
もうチョットメモリあげると飛びますけど
かなりHOP状態になります。
0.3でかなり安定して高飛距離でますね集弾性猛者ほど悪くないです
目標は50m~の人に余裕でヒットできる射撃精度です
VSR-10は生き物みたいで楽しいです
銃を車に入れたままにすると熱いと初速オーバーする
電動ガンのアウトレンジから射撃できるVSR-10になった  o(*^▽^*)oあはっ♪最近軽くスカーL CQBも面HOP仕様にしました。アウトレンジ戦法は楽しいですね。
Commented by 塔城小猫 at 2015-07-02 00:58 x
HOPバー加工のアルミテープは、数ある程度打つとずれてきて
集弾性荒れるみたいですね。あとPDIのパーツは使えるものとダメなものあることを痛感した。o(*^▽^*)oあはっ♪
Commented by land_walker at 2015-07-05 23:46
■塔城小猫さん
こんにちは☆研究されてますね~♪
アウトレンジからの狙撃!!スナイパー冥利に尽きますね( ̄▽ ̄)☆
僕は、ちょっとこのところエアガン研究が進んでないのですが、、、またゼヒいろいろ教えてください。
Commented by 塔城小猫 at 2015-07-14 23:05 x
最近は、プチ流速電動ガン加工して遊んでます。
スカーL CQBとP90TA面白いですね。
遠距離で玉数とばすのも
Commented by land_walker at 2015-07-21 17:08
■塔城小猫さん
こんにちは☆
僕は電動ガンは使ったコトがないのですが、でも爽快で面白いでしょうね~( ̄▽ ̄)☆
電動で流速チューン、、、ある意味最強ですね=3
Commented by 塔城小猫 at 2015-07-31 20:14 x
PDI08の430mm面HOPを最近テストしてみました。
6.23オルガより左右のバラツキが
収まりますねあと精度も高いです。
かぜによっての多少の差があるのだろけど。
多少の風ならそれに合わせて銃を少し曲がるほうと逆にして
HOPで抵抗させて平行飛行させたほうがよさそうです。
左右のズレはオルガより調整しやすいです射撃の方法で
オルガは射撃範囲の幅が元々着弾で左右上下多少の差が出るので機関寿命考えたら08の面HOPがよさそうです。
30~35はほぼ上下左右誤差ほぼないです
玉は0.28~0.3でお勧めは0.3です。
初速は80ぐらいだったと思います。ジュールは0.95~0.98以内で抑えてあります
Commented by 塔城小猫 at 2015-08-04 00:40 x
追記:40mで知り合いの方にターゲットになってもらえたので
威力判定したいてことで試したところ
ヒットコールできる痛さはあるてことでした。
あったってコールなかったら
ゾンビLVだそうですそのぐらい痛いてことです。
25Mぐらいでヘッドショットでゴーグルにあてたら音が聞こえますw
スナイピングの位置がとりやすくて直線レンジあれば、
シューティング楽しいぐらいヒット取れるかも知れません。
Commented by land_walker at 2015-08-07 13:05
■塔城小猫さん
こんにちは☆
08バレルでの面HOPですか!これはHOP開口部を加工されているのでしょうか。しかし、やはりHOP掛かりの安定度自体は点や線での押さえより面の方が高まるのでしょうね。
精度のご研究スゴイです☆風への抵抗も踏まえたトータルとしての狙いやすさとか着弾精度的に、6.23オルガより08バレルの面HOPの方が良さそう・・というのは、貴重な1つの結論だと思います☆重量級の弾の方がオススメというのも非常に参考になります☆ありがとうございます。
40mでヒットコールできるできるのも重要なポイントですね☆
Commented by 塔城小猫 at 2015-08-13 21:34 x
6.23だとハガキぐらいの上下左右のバラツキがでるけど距離は稼ぎやすいのが特徴みたいです。
08だと500mlペットの底ぐらいの精密射撃が可能なので風の詠んで相殺すれば精密射撃が可能になるのが特徴的ですね30~ぐらいなら隙間狙うのも可能だと思います。
(30M~先の細めの角材にヒットします)
かなりの風が吹けばどちらとも限界はあると思うので
スプリングを強いものにしてピストンを加速させて打ち出せば風の影響は減るかな?(初速調整が大変だと思うけど)この辺するとフィールドに引っかかりやすくなると思うので微妙かも
外人とかで危険な人もフィールドにいるとゆう話らしので怖いです。
08の窓の出っ張りのRをカットしてAEGみたいにします。
初速以内で加速打ち出しの流速チューンに行き着けば終わりだと思うけど
これ以上の改造は厳しいと思いますエアーガン触りだして5ヶ月の成果です。
Commented by 塔城小猫 at 2015-08-13 21:43 x
重量級の弾の理由は、面HOPだと最初の時点で結構HOPが効く為
浮き上がりがかなりしてしまう為上下の調整のために重量弾になってします。
0.3の上の精密弾とかでたら面白いかも知れないけどノーマルだとほぼ撃っても
25mぐらいになるだろから製品化はされないでしょうね。
初速限界以内と0.3で遠距離精密できるカスタムが限界だと思われます。
Commented by land_walker at 2015-08-22 13:55
■塔城小猫さん
ナルホドです、、6.23と08ではハガキとペットボトルの底くらいの差が出るのですね。これはかなり大きな違いと言えますね。
HOPの掛かり方を強める設定の場合は、距離の違いによる弾の浮き上がり誤差をできるだけならす目的で、重量級の弾の方が向いていると言える、、というコトですね☆
実銃ではありえないコトですが、基本的にHOP強めで使用することで、銃の角度で弾の曲がりをコントロールできますので、ある意味トイガンならではの面白味と言えるかも知れないですね☆
