HAGUE Mini Motion-Cam 届きました☆

早っΣ( ̄口 ̄;
コレ、↓で g7 さんのコメントにお返事を書く直前頃に英国の コチラ のサイトで注文したのですが、それがもう今日届いてました。 ほぼ同じ頃に大阪の ROWA に発注したバッテリーはまだ届いてないとゆーのに。

・・・もしかしたら今の世の中、大阪より英国の方が近いのカモ知れないです。。。
・・・ちなみに僕が住んでるのは大阪です。。。

トモアレ、



とりあえず中身の確認。
上の方に写ってる ”ワッカ状の錘” と、その下にある "プチプチに包まれた本体" が Mini Motion-Cam そのもののセットで、右の方に写ってる黒い箱みたいなモノと下方に写ってる銀色の部品みたいなのがとりあえず買っておいたオプション部品です。

この Mini Motion-Cam (以下 MMC) は、重量的に 300g から 800g 程度のカメラを対象としているらしいのですが、僕が使う予定の IXY 31S は 200g 程度。。。 で、カメラ側 (支点より上) の重量をアップさせるために必要となりそうなのが右の黒い箱みたいな部品です。
で、IXY 31S は三脚ネジが重心からズレた位置にあるのですが、それを調整して ”支点より上で左右バランスを取ってしまう” ために必要となるのが銀色の部品です。 今までペットボトルステディカムを作ってきた経験的に、この銀色の部品だけは自分では作りようがナイので。。。

で、実際に IXY 乗っけて調整してみたのですが、、、 この付属してる錘ではアバウト過ぎです。。。(ーー;

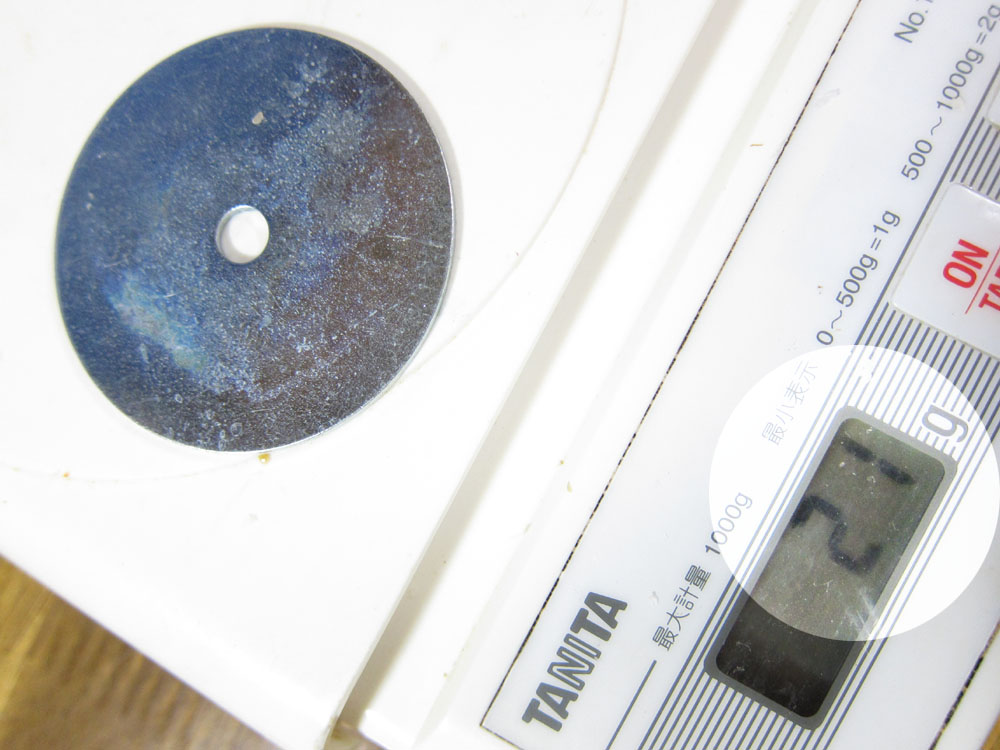

付属の大きい方のワッカ錘、一個約21g。

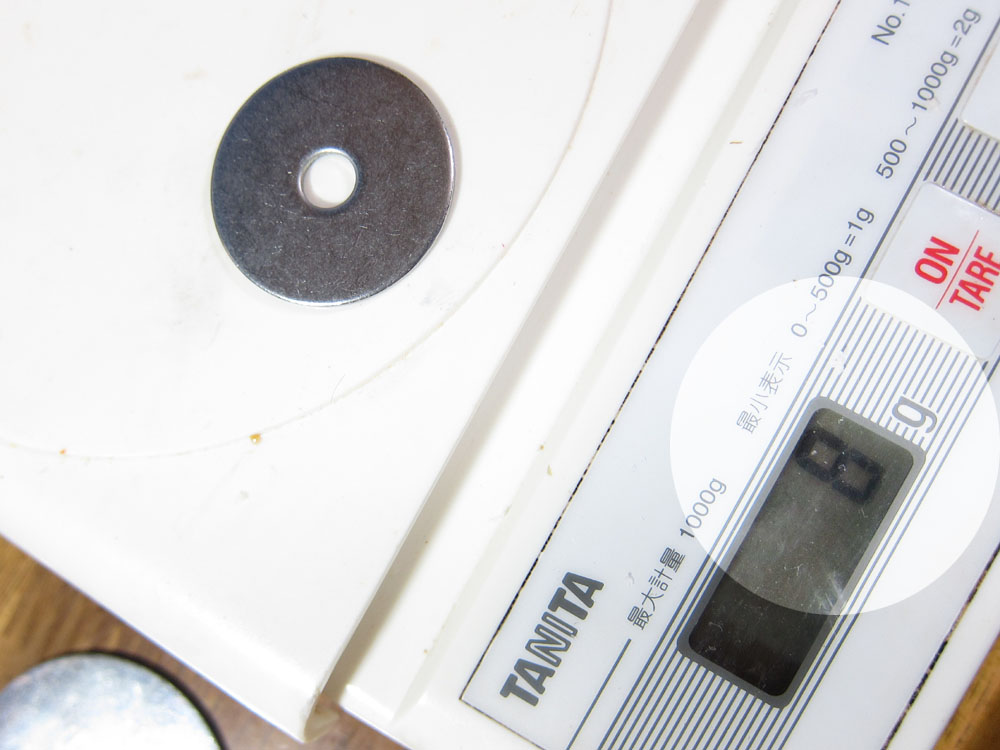

同じく小さい方のワッカ錘、約8g。

ステディカムでは、支点の ”上下” の重量バランスがすごく重要になってくるのですが、200g のカメラに対して8g刻みの調整では大雑把過ぎるような気がします。

そこで、

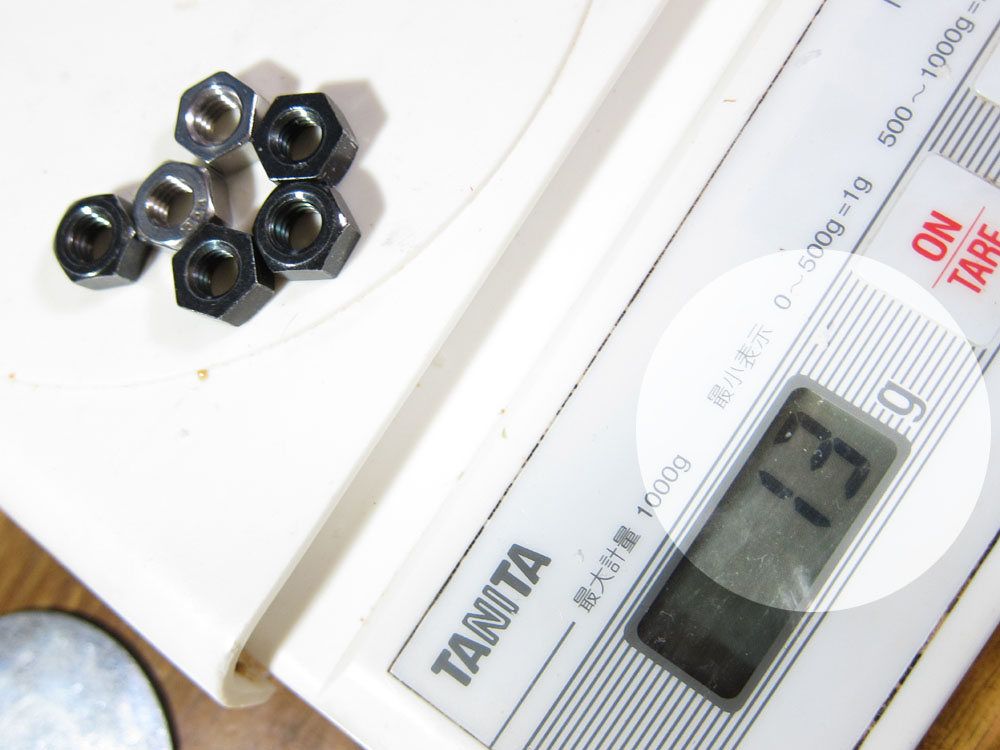

ナット、6個で13g = 1個約2.2g。
ナットワッシャ、3個で1g = 1個約0.3g。

で、

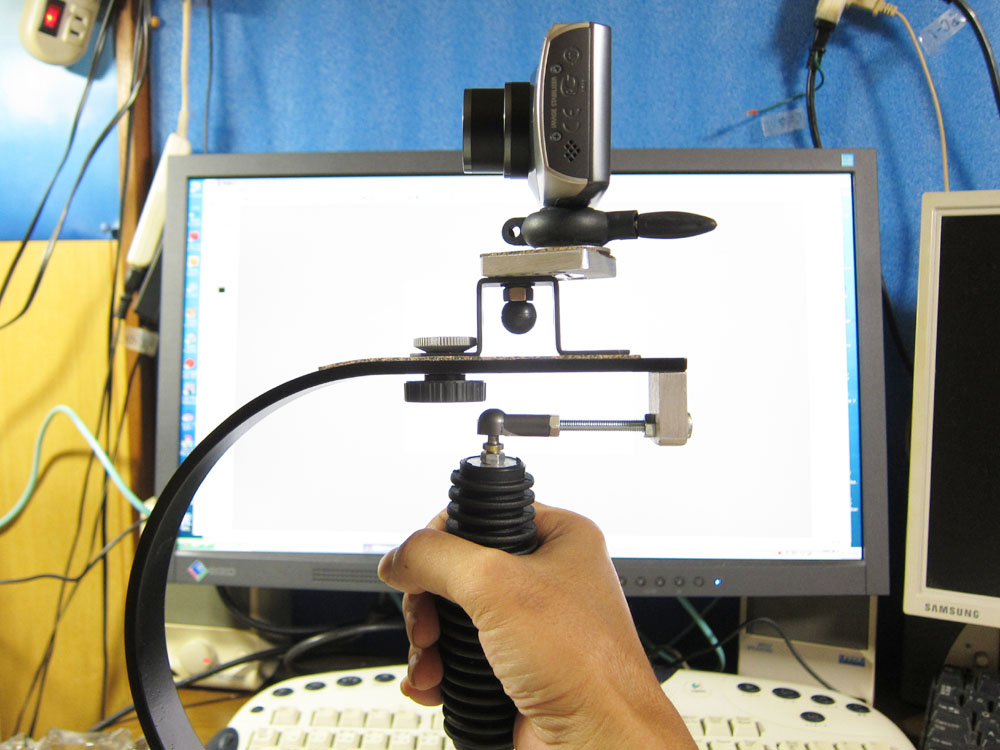

結局黒い箱部品は使わずに、以前コーナンで買ってた金属辺を使ってカメラの位置を2cmほど上げて、支点位置から遠ざけるコトで支点より上の重量を増やしています。
ちなみに錘は、小ワッカ錘2個、ナットワッシャ1個、ナット1個 + ナットカバーのゴムの合計約 19.5g でドロップテスト約1秒のバランスが取れました☆ つまり200g程度のカメラだったら21gの大ワッカは1つも使う必要がありません。

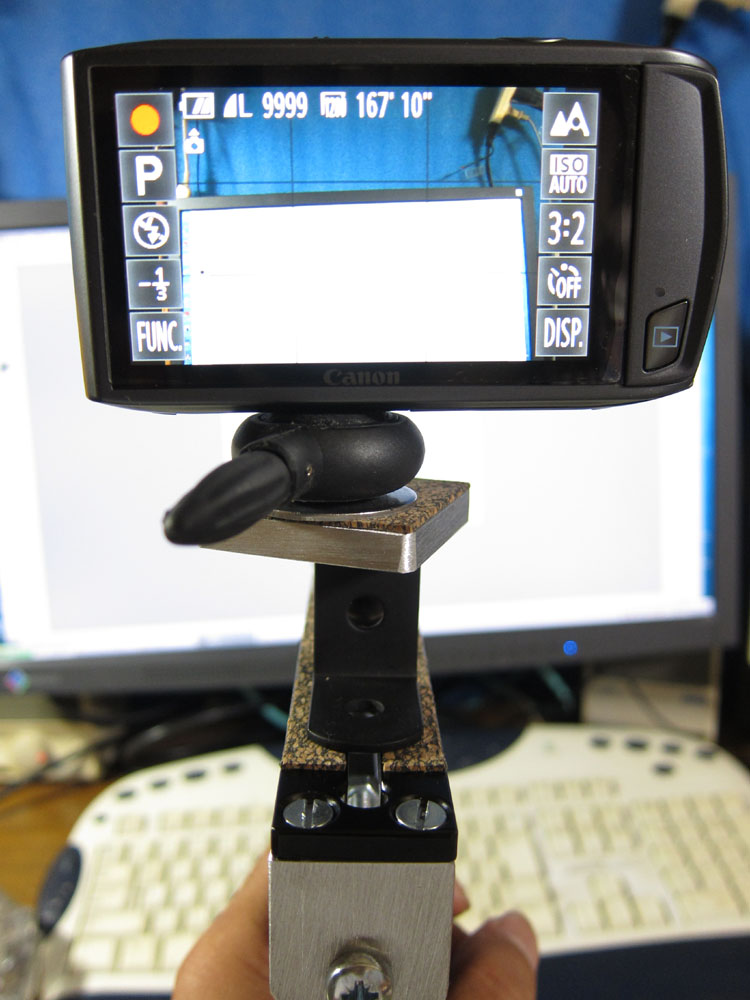

銀色の部品はこんな感じで使用して左右バランスを取っているのですが、よく考えてみたらこれもコーナンで買ったモノで代用出来ましたね。。。(ーー;まあいいや。。。
トモアレ、支点より上で左右バランスを取ることで、下部の錘は左右に振らずにまっすぐに取り付けられるようになります。
これ、タブン結構重要なことで、下部の錘を左右に振ってバランスが取れている状態だと、全体が傾いた時に垂直に戻ろうとするモーメントが、傾く方向や度合いによって変化してしまうような気がします。 だからマーリンの場合は支点より上だけで左右バランスが取れるように設計されているのでわないカト。。。

ちなみにこの MMC ですが、ちょっと予想していた以上に注意しないといけなさそうな点があって、

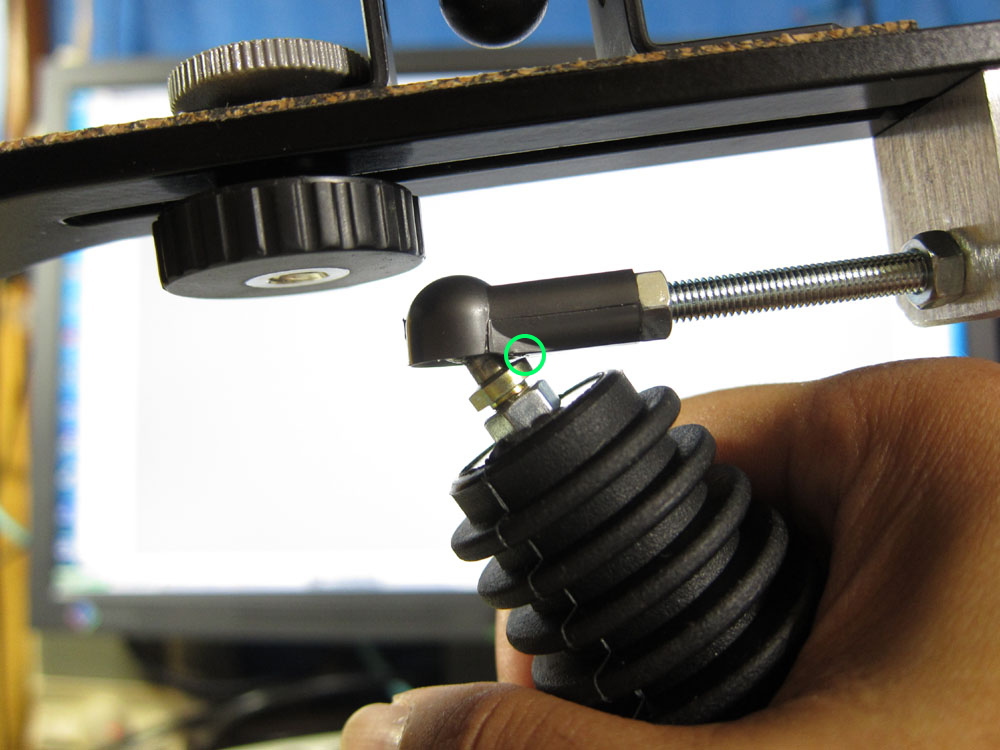

このジンバルの働きをする部分が、前に傾けた状態 ( ↑ この状態) の時が 最も可動限界が低い です。
この棒が、後ろからではなく前から伸びている形であった方があと1度くらいは傾き限界が高まると思うのですが、写真内の の箇所が触れてしまった時点でガクンとバランスが崩れてしまいます。

あと、支点上下の重量バランスが取れれば取れるほど
このジンバル部分が滑らかでないと垂直に戻りにくくなってしまうのですが、潤滑油を差してある程度使い込んで、”新品バリ” を早く取ってしまった方がイイかも知れないです。。。

ともあれ、また晴れたらテストしてみます☆
